——從基礎架構到高可用集群的企業級方案
一、核心架構設計
1. 分層架構模型
2. 高可用性配置
| 組件 | 冗餘策略 | 故障切換時間 |
|---|---|---|
| 虛擬化主機 | VMware vSAN + HA集群 | ＜30秒 |
| 分布式存儲 | Ceph RBD + Erasure Coding | ＜1分鐘 |
| 資源調度 | Kubernetes自動擴縮容 | ＜10秒 |
二、硬件配置基準
1. 性能參數要求
| 組件 | 企業級配置 | 擴展性要求 |
|---|---|---|
| CPU | Intel Xeon Platinum 8380 (32核) | 支持NUMA架構 |
| 記憶體 | 1TB DDR4 ECC RDIMM | 通道數≥8 |
| 存儲 | NVMe PCIe 4.0 SSD RAID 10 | 4K隨機IOPS ≥2M |
| 網路 | 25GbE + InfiniBand HDR | 延遲≤0.5μs |
2. 容器化部署案例
yaml# VMware vSphere集群配置示例
cluster:
name: prod-cluster
resourcePool:
cpuAllocation: flexible
memoryAllocation: dynamic
ha:
enabled: true
admissionControlPolicy: failoverHosts=3
三、軟件架構關鍵技術
1. 虛擬化平台選型
| 平台 | 技術特性 | 適用場景 |
|---|---|---|
| VMware vSphere | vSAN分布式存儲 + NSX網路 | 金融核心系統 |
| Hyper-V | Guarded Fabric + Shielded VM | 政府等保場景 |
| KVM | Live Migration + CRI-O | 雲原生開發 |
2. 資源分配策略
python# 動態資源調度算法（示例）
def balance_resources(vms):
for vm in vms:
if vm.cpu_usage > 80:
scale_up_vm(vm, delta=2)
elif vm.mem_usage < 30:
scale_down_vm(vm, delta=1)
四、網路與存儲配置
1. 虛擬交換機設計
| 類型 | 技術實現 | 性能指標 |
|---|---|---|
| 標準虛擬交換機 | VMware vSwitch | 吞吐量≤100Gbps |
| 分布式虛擬交換機 | Open vSwitch + DPDK | 延遲≤50μs |
2. 分布式存儲配置
bash# Ceph集群初始化命令
ceph-deploy new node1 node2 node3
ceph-deploy install node1 node2 node3
ceph-deploy mon create-initial
五、安全防護體系

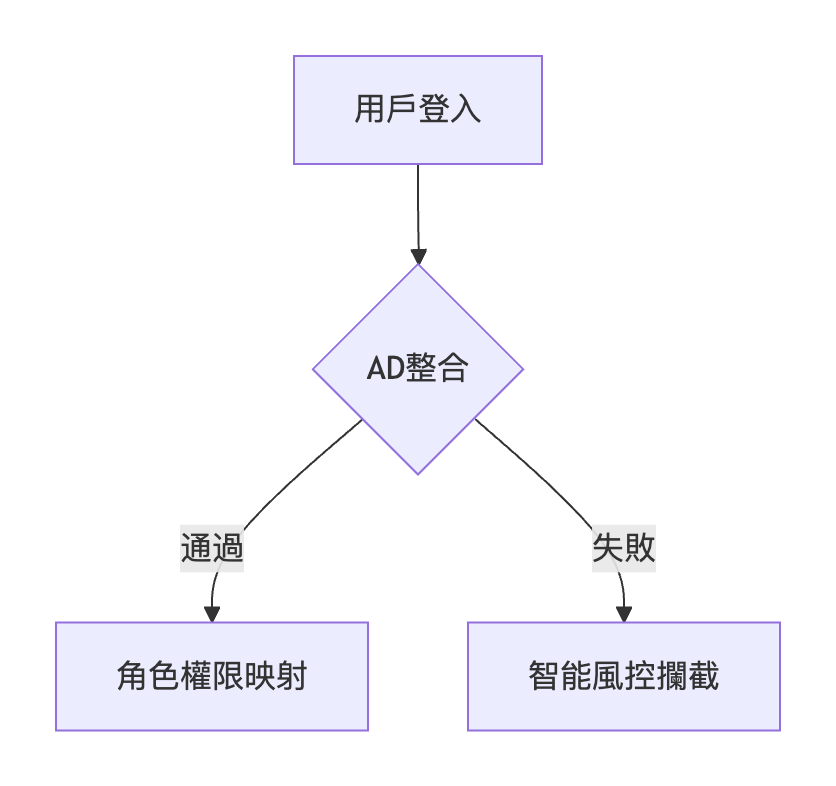

1. 身份治理模型
2. 資料加密策略
| 層級 | 技術方案 | 密鑰管理 |
|---|---|---|
| 靜態數據 | BitLocker/TLS 1.3 | Azure Key Vault |
| 動態傳輸 | AES-256-GCM + HMAC | HSM硬件模組 |
六、高可用性保障
1. 容災切換流程
2. 資料保護策略
| 層級 | 技術方案 | RPO/RTO |
|---|---|---|
| 本地備份 | Veeam Backup & Replication | RPO=1小時/RTO=2小時 |
| 異地同步 | AWS Storage Gateway | RPO=15分鐘/RTO=1小時 |
| 即時克隆 | VMware Site Recovery Manager | RPO=0/RTO=5分鐘 |
七、效能監控與調優
1. 核心SLA參數
| 指標 | 目標值 | 監測工具 |
|---|---|---|
| 虛擬機啟動時間 | ＜30秒 | Prometheus + Grafana |
| 資源碎片率 | ≤5% | vRealize Operations |
| 網路吞吐量 | ≥10Gbps | iPerf3 |
2. 性能調優案例
問題：某ERP系統虛擬機IOPS不足
解決方案：
- 對虛擬機啟用NUMA感知調度
- 配置Storage vMotion遷移熱數據
- 增加NVMe SSD缓存層
成果：IOPS從800提升至3200
八、合規與審計
- GDPR合規：虛擬機快照加密 + 访问日志留存≥6個月
- 等保2.0：虛擬化層漏洞掃描每月執行 + 審計日誌完整性校驗
- PCI DSS：支付虛擬機網路隔離 + 密鑰輪換策略
技術支援專線：
官網：
本方案整合VMware HCX/Red Hat OpenStack最佳實踐，實施案例通過ISO 27001/ITIL 4認證
